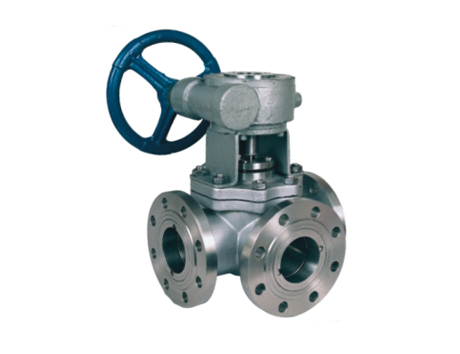

蝸輪三通四密球閥 Q345F
詳細信息
【主要零件材料】
零件名稱 |
閥門材料代號 | ||
|
P |
R |
C | |
|
閥體 |
ZG1Cr18Ni9 |
ZG1Cr18Ni12Mo2Ti |
WCB |
|
閥桿 |
1Cr18Ni9 |
1Cr18Ni12Mo2Ti |
2Cr13 |
|
閥座 |
聚四氟乙烯(PTFE) |
聚四氟乙烯(PTFE) |
聚四氟乙烯(PTFE) |
【主要性能規范】
型號 |
公稱壓力PN(MPa) |
試驗壓力MPa |
適用溫度℃ |
適用介質 | ||
|
殼體 |
液體密封 |
氣體密封 | ||||
|
Q345F-16C、Q345F-16P、Q345F-16R |
1.6 |
2.4 |
1.76 |
0.6 |
≤100° |
碳素鋼材料C類適用：水、蒸汽、油品等 |
|
Q345F-25C、Q345F-25P、Q344F-25R |
2.5 |
3.75 |
2.75 |
0.6 | ||
|
Q345F-40C、Q345F-40P、Q345F-40R |
4.0 |
6.4 |
4.4 |
0.6 | ||
尺寸參數及重量見下一頁

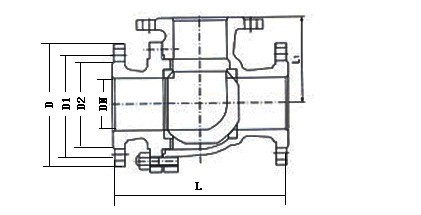

【主要尺寸及重量】
公稱通徑DN(mm) |
主要連接尺寸 | ||||||
|
L |
D |
D1 |
D2 |
b |
Z-φd |
H | |
|
15 |
130 |
95 |
65 |
46 |
14 |
4-φ14 |
95 |
|
20 |
140 |
105 |
75 |
56 |
16 |
4-φ14 |
105 |
|
25 |
150 |
115 |
85 |
65 |
16 |
4-φ14 |
113 |
|
32 |
180 |
140 |
100 |
76 |
18 |
4-φ18 |
135 |
|
40 |
200 |
150 |
110 |
84 |
18 |
4-φ18 |
142 |
|
50 |
220 |
165 |
125 |
99 |
20 |
4-φ18 |
154 |
|
65 |
250 |
185 |
145 |
118 |
22 |
8-φ18 |
175 |
|
80 |
280 |
200 |
160 |
132 |
24 |
8-φ18 |
190 |
|
100 |
320 |
235 |
190 |
156 |
24 |
8-φ22 |
225 |
|
125 |
360 |
270 |
220 |
184 |
26 |
8-φ26 |
245 |
|
150 |
450 |
300 |
250 |
211 |
28 |
8-φ26 |
265 |
