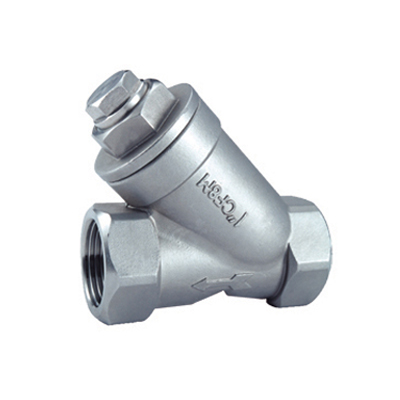

Y型內螺紋過濾器
性能范圍
公稱壓力：2.5MPa
適用溫度范圍：-20∽232℃∽350℃
適用介質：誰、油、氣及某些腐蝕性液體(W.O.G)
螺紋類型：G.NPT.BSPT.BSP.DIN259//2999
應用規范
檢驗標準按GB/T 13927-92
 |

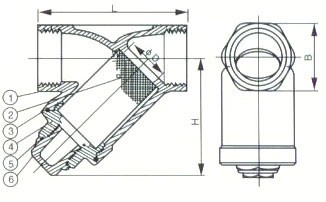

QL11型不銹鋼過濾器主要尺寸(單位:mm)
|
|
|
SIZE |
1/4" |
3/8" |
1/2" |
3/4" |
1" |
11/4" |
11/2" |
2" |
|
D |
10 |
12 |
15 |
20 |
25 |
32 |
40 |
50 |
|
B |
24 |
24 |
26 |
33 |
41 |
49 |
56 |
69 |
|
H |
51 |
51 |
51 |
60 |
72 |
77 |
87 |
103 |
|
L |
65 |
65 |
65 |
80 |
90 |
105 |
120 |
140 |
主要零件材料
|
序號 |
零件名稱 |
材質 |
|
1 |
閥體 |
不銹鋼CF8M／CF8 |
|
2 |
濾網 |
不銹鋼SS304 |
|
3 |
墊片 |
聚四氟乙烯PTFE |
|
4 |
閥頭 |
不銹鋼CF8M／CF8 |
|
5 |
墊片 |
聚四氟乙烯PTFE |
|
6 |
逆止蓋 |
不銹鋼CF8M／CF8 |
