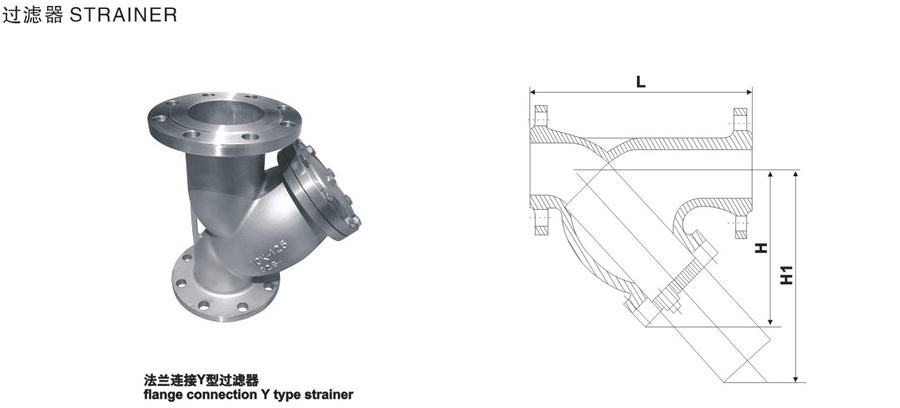

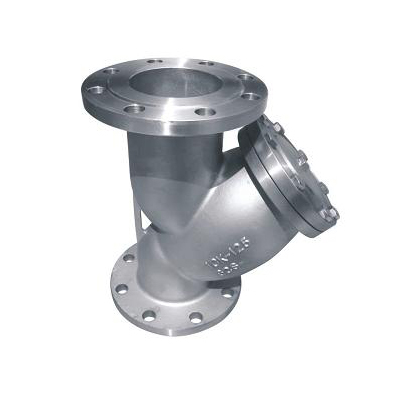

Y型過濾器
不銹鋼Y型過濾器是輸送介質的管道系列不可缺少的一種裝置，通常安裝在減壓閥、泄壓閥、定水位閥或其它設備的進口端，用來消除介質中的雜質，以保護閥門及設備的正常使用。該過濾器具有結構先進，阻力小，排污方便等特點。適用介質可為水，油、氣。可按用戶要求制作濾網，其外型基本相同（Y型），內部件全部采用不銹鋼，堅固耐用。當需要清洗時，只要將可拆卸的濾筒取出，去除濾出的雜質后，重新裝入即可，使用維護極為方便。該過濾器體形小、濾眼細、阻力小、效果高、安裝檢修方便、成本低、并排污時間短，對一般小型號者，只需5-10分鐘。一般通水網為18-30目/cm2，通氣網為40-100目/cm2，通油網為100-300目/cm2。

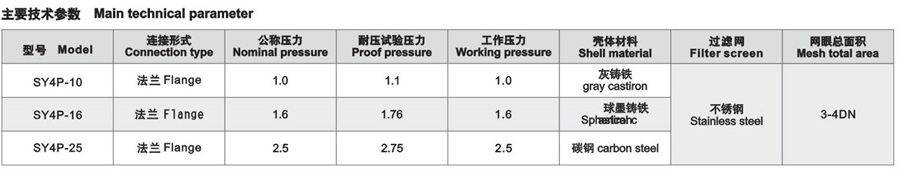

主要技術參數
|
殼體材質 |
黃銅l |
碳鋼 |
不銹鋼 |
|
公稱通徑 |
15—500mm | ||
|
濾框?yàn)V網材質 |
不銹鋼 | ||
|
密封件材質 |
耐油石棉、丁腈橡膠、聚四氟乙烯 | ||
|
工作溫度（℃） |
-30--380 |
-80-425 |
-80-450 |
|
公稱壓力（MPa） |
1.0-10(150LB-600LB) | ||
|
過濾精度（目/in） |
10-300 | ||
|

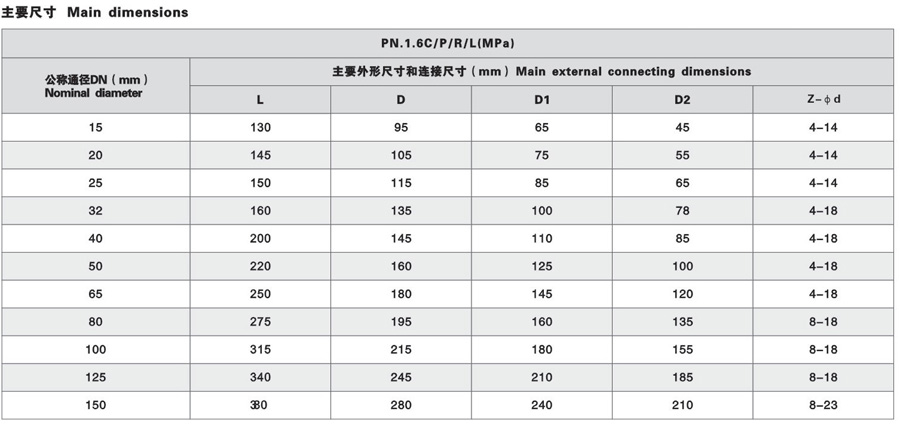

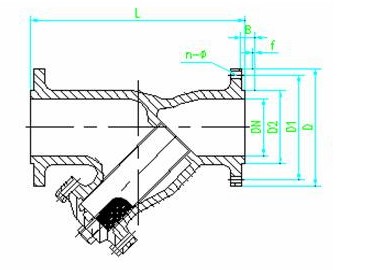

DN |
L |
D |
D1 |
D2 |
Z-B |
|
15 |
140 |
95 |
65 |
45 |
14-4 |
|
20 |
145 |
105 |
75 |
55 |
14-4 |
|
25 |
150 |
115 |
85 |
65 |
14-4 |
|
32 |
180 |
135 |
100 |
78 |
18-4 |
|
40 |
200 |
145 |
110 |
85 |
18-4 |
|
50 |
230 |
160 |
125 |
100 |
18-4 |
|
65 |
250 |
180 |
145 |
120 |
18-4 |
|
80 |
280 |
195 |
160 |
135 |
18-8 |
|
100 |
320 |
215 |
180 |
155 |
18-8 |
|
125 |
350 |
245 |
210 |
185 |
18-8 |
|
150 |
380 |
280 |
240 |
210 |
23-8 |
|
200 |
480 |
375 |
295 |
265 |
23-8 |
|
25, 0 |
550 |
405 |
355 |
320 |
25-12 |
|
300 |
600 |
460 |
410 |
375 |
25-12 |
|
350 |
660 |
520 |
470 |
435 |
25-16 |
|
400 |
800 |
580 |
525 |
485 |
30-16 |
|
450 |
860 |
640 |
585 |
545 |
30-20 |
|
500 |
900 |
705 |
650 |
608 |
34-20 |
